접촉각 측정
고체 표면 위 액적 형상을 기반으로 정적 접촉각을 분석합니다.
CORE · PLUS-HS · AXIS
MEASUREMENT
하나의 플랫폼에서
수행하는 다양한 측정
SmartDrop은 접촉각 측정기를 넘어 표면장력, 표면에너지, 접촉각 이력, 시간 변화 젖음성 분석까지 지원하는 통합 표면 분석 시스템입니다.
02
접촉각 이력 측정
Advancing / Receding contact angle과 sliding behavior를 통해 표면 이력 특성을 평가합니다.
CORE · PLUS-HS · AXIS
03
액체 표면장력 측정
Pendant Drop 또는 Pendant-Sessile Drop 방식으로 액체 자체의 계면 특성을 분석합니다.
CORE · PLUS-HS · AXIS
04
고체 표면에너지 측정
접촉각 데이터를 기반으로 고체 표면의 표면에너지를 계산합니다.
PLUS-HS · AXIS
05
증발 / 흡수 / 젖음성 분석
시간에 따른 액적 형상, 접촉각, 부피 변화를 모니터링합니다.
PLUS-HS · AXIS
06
고속 계면 측정
840 fps 고속 카메라를 통해 빠르게 변화하는 액적 거동을 분석합니다.
PLUS-HS · AXIS
FSG TECHNOLOGY
Free Surface Goniometry

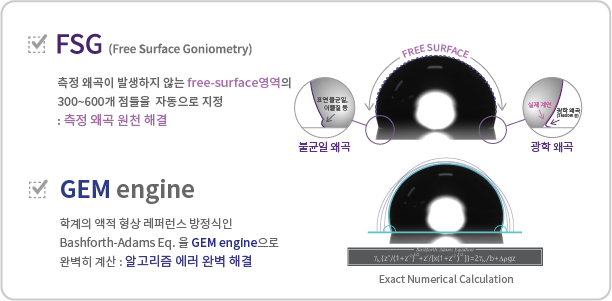

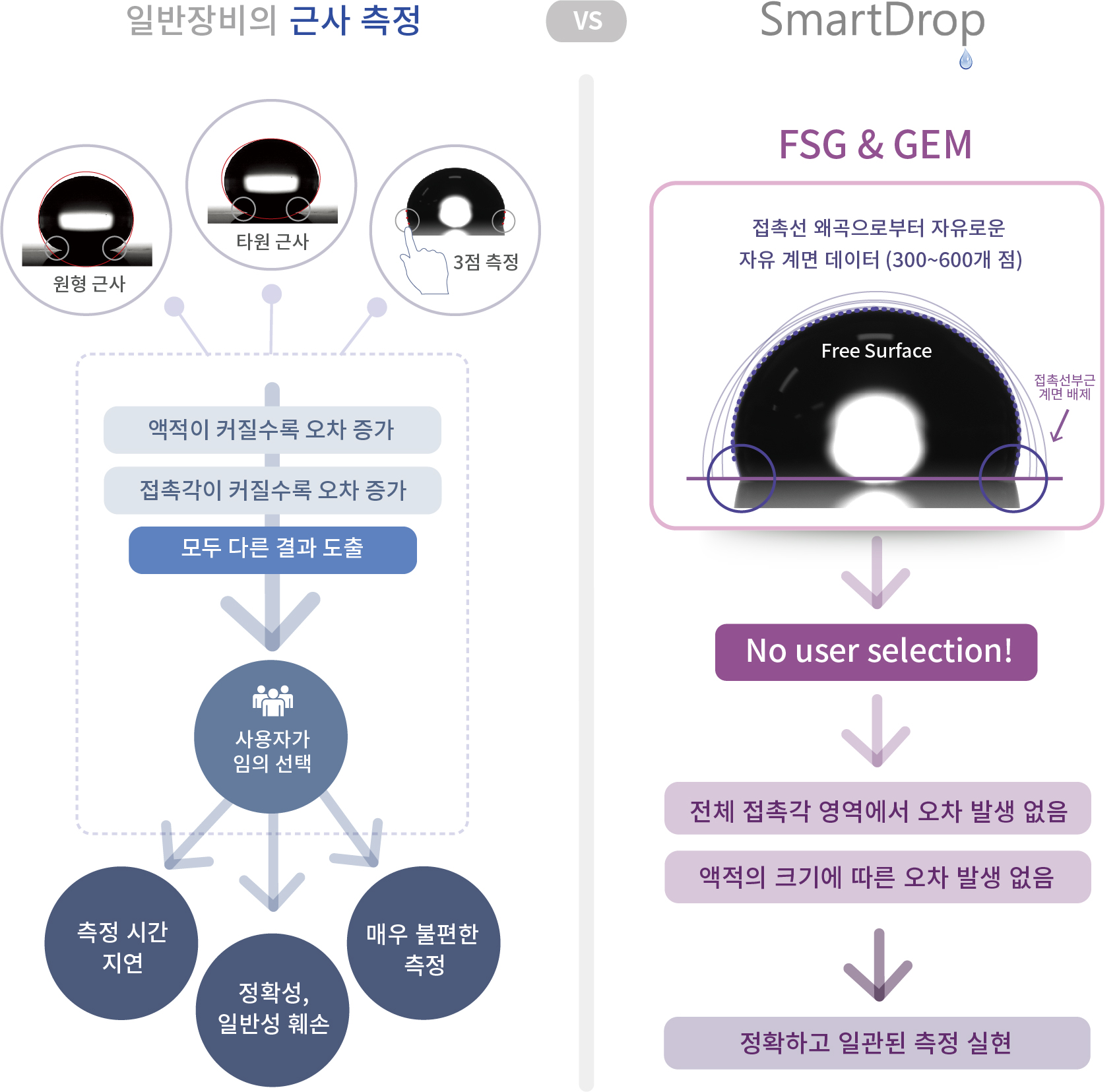

일반적인 접촉각 측정 방식은 사용자가 fitting point 또는 접촉점을 선택하는 과정에 영향을 받을 수 있습니다. SmartDrop의 FSG는 액적의 free surface 영역에서 다수의 계면 데이터를 자동으로 활용하여 사용자 선택에 따른 편차를 줄입니다.
✓사용자 접촉점 선택 최소화
✓액적 크기에 따른 오차 감소
✓반복 측정 재현성 향상
GEM ENGINE
Young-Laplace
수치해석 기반 분석
SmartDrop은 매 측정마다 Young-Laplace Equation 기반 수치해석을 수행하여 액적 형상, 곡률, 접촉각, 표면장력 사이의 물리적 관계를 분석합니다. 액적의 크기가 커지거나 중력 영향이 커질수록 단순 근사 방식은 오차를 만들 수 있으므로, SmartDrop은 액적 전체 형상을 기반으로 보다 안정적인 분석을 수행합니다.
✓Young-Laplace Equation 기반 수치해석
✓중력에 의한 액적 형상 왜곡 고려
✓접촉각과 표면장력의 물리적 관계 분석
MEASUREMENT ARCHITECTURE
알고리즘을 넘어
측정 조건 전체를 제어
SmartDrop의 정밀성은 분석 알고리즘만으로 완성되지 않습니다. 액적 분주, 부피 측정, 시편 수평, 카메라 정렬, 조명 조건, 틸팅 구동, 환경 지표, 데이터 저장까지 측정 전 과정을 함께 제어하여 사용자 숙련도에 따른 편차를 줄이고 반복 가능한 계면 분석 데이터를 제공합니다.
Enclosed Tilting Architecture
CORE와 AXIS는 폐쇄형 인클로저와 내부 틸팅 구조를 적용하여 외부 공기 흐름과 주변 조명 영향을 줄이고, 히스테리시스 측정을 안정적으로 수행할 수 있도록 설계되었습니다.
CORE · AXIS
Stage Level & Optical Alignment
온도, 습도, 틸팅 앵글뿐 아니라 모델에 따라 롤 앵글과 베이스라인 기울기 정보를 제공하며, 카메라를 물리적으로 회전시켜 원본 이미지 품질을 유지한 상태로 기준선을 정렬합니다.
CORE · PLUS-HS · AXIS
Low-Vibration Tilting Control
저진동 모터 제어 기반의 틸팅 구조를 통해 액적이 움직이기 시작하는 pinning, depinning, sliding 순간을 안정적으로 관찰할 수 있습니다.
CORE · PLUS-HS · AXIS
Droplet Volume & Auto Dispensing
액적 분주 중 부피를 실시간으로 측정하고 사용자가 설정한 목표 부피로 액적을 자동 형성합니다. 측정 중 부피 변화도 접촉각 및 표면장력 데이터와 함께 기록할 수 있습니다.
CORE · PLUS-HS · AXIS
Motorized Backlight System
조명 조건을 모터라이즈드 방식으로 제어하여 edge contrast를 최적화하고 ghost image를 줄입니다. CORE와 AXIS는 연속 가변 Iris aperture와 chopping 제어를 지원합니다.
CORE · PLUS-HS · AXIS
Automatic Data & Image Archiving
측정 결과는 CSV 파일로 저장되며 액적 이미지도 함께 저장됩니다. 날짜 기반 폴더와 파일명 생성을 통해 저장 누락과 파일 관리 오류를 줄입니다.
CORE · PLUS-HS · AXIS
AUTOMATED WORKFLOW
액적 형성부터
분석과 저장까지 자동화
표준 측정 조건에서 SmartDrop은 자동 측정 버튼만으로 액적 분주, 부피 측정, 영상 획득, 베이스라인 인식, 접촉각 및 표면장력 분석, 데이터 저장까지 이어지는 자동 측정 흐름을 제공합니다.
01
액적 분주
02
부피 측정
03
영상 획득
04
Baseline 인식
05
접촉각 / 표면장력 분석
06
CSV 저장
07
이미지 저장
ADVANCED TECHNOLOGY
고급 분석을 위한
확장 기술
PLUS-HS와 AXIS는 고속 영상 분석, Pendant-Sessile 표면장력 분석, QOD 기반 4-fluid 분석, 360° 액적 분석 등 고급 연구를 위한 확장 기능을 제공합니다.
Pendant-Sessile Drop Surface Tension
PLUS-HS와 AXIS는 Pendant Drop뿐 아니라 Sessile Drop 상태에서도 표면장력 분석을 지원합니다. 고점도 액체, 흐름이 지속되는 액체, 표면 위에서 형상이 변하는 액체 분석에 유용합니다.
PLUS-HS · AXIS
QOD, Quad On-Head Dispenser
AXIS는 최대 4개의 시린지 디스펜서를 장비 헤드에 직접 장착하는 QOD 구조를 제공합니다. 튜브 기반 시스템의 세척 부담, dead volume, 응답 지연을 줄이고 4-fluid 표면에너지 분석을 자동화합니다.
AXIS
360° 3D Droplet Analysis
AXIS는 회전 제물대를 통해 하나의 액적을 여러 각도에서 관찰하고, 액적 둘레를 따라 접촉각 프로파일을 분석합니다. 비대칭 표면, 패턴 표면, 코팅 불균일 평가에 활용할 수 있습니다.
AXIS 옵션
4-inch Wafer Research Analysis
AXIS는 웨이퍼 세정, 코팅, PR 공정 연구를 위한 4-inch wafer 분석 옵션을 제공합니다. 생산 라인용 QC 장비가 아니라 연구용 정밀 계면 분석 기능입니다.
AXIS 옵션
840 fps High-Speed Movie Analysis
PLUS-HS와 AXIS는 840 fps 고속 카메라 기반 movie analysis를 통해 spreading, evaporation, absorption, sliding, recoil, stick-slip motion 등 동적 젖음성 현상을 분석합니다.
PLUS-HS · AXIS

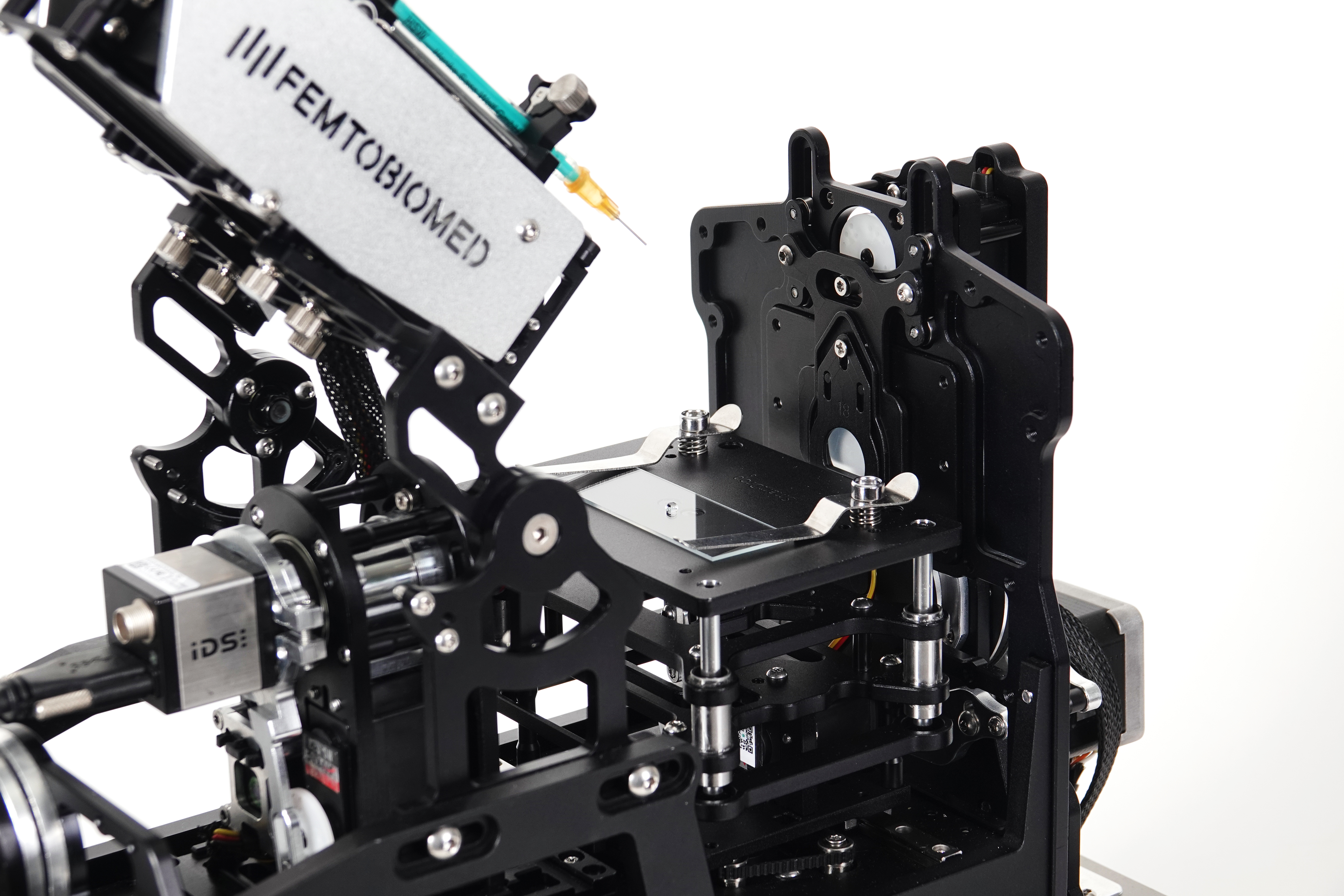

Fully Motorized Compact Architecture
SmartDrop은 액적 분주, 카메라 초점, 카메라 회전, 시편 위치, 틸팅, 조명 제어 등 핵심 구동부를 모터라이즈드 구조로 통합하여 수동 조작을 줄입니다.
CORE · PLUS-HS · AXIS
