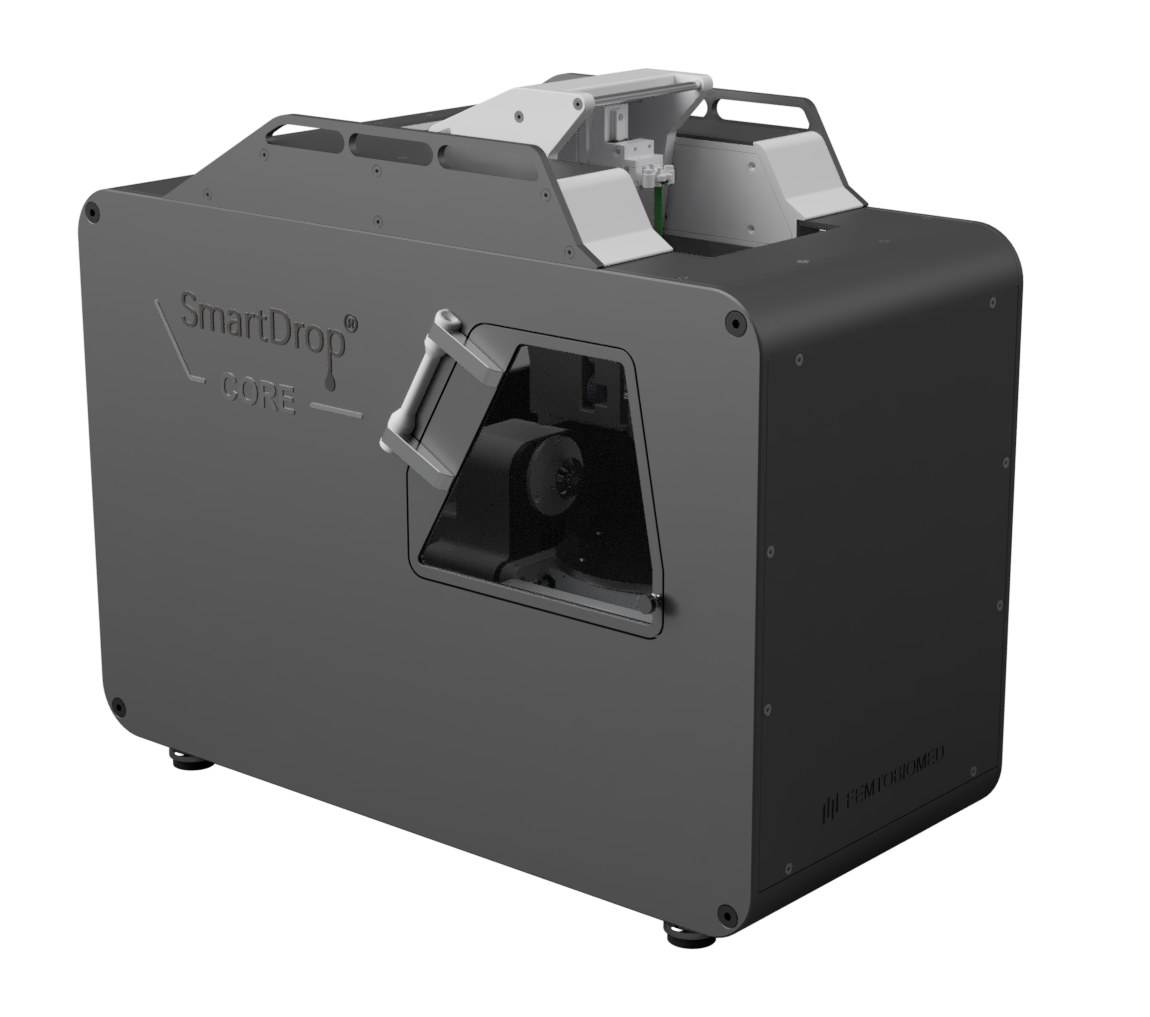

New Enclosed Goniometer
SmartDrop CORE
신형 폐쇄형 인클로저와 내부 틸팅 구조를 적용한 접촉각·히스테리시스 중심의 정밀 Goniometer입니다.
정밀 접촉각 측정
Tilting / Captive Hysteresis
Pendant Drop 표면장력
폐쇄형 인클로저
접촉각과 히스테리시스 중심의 정밀 분석을 합리적인 구성으로 수행하려는 연구에 적합합니다.
PRODUCT LINE-UP
목적에 따라 선택하는
SmartDrop 제품군
SmartDrop은 신형 폐쇄형 Goniometer CORE, 검증된 고속 분석 모델 PLUS-HS, 최상위 통합 분석 모델 AXIS로 구성됩니다.

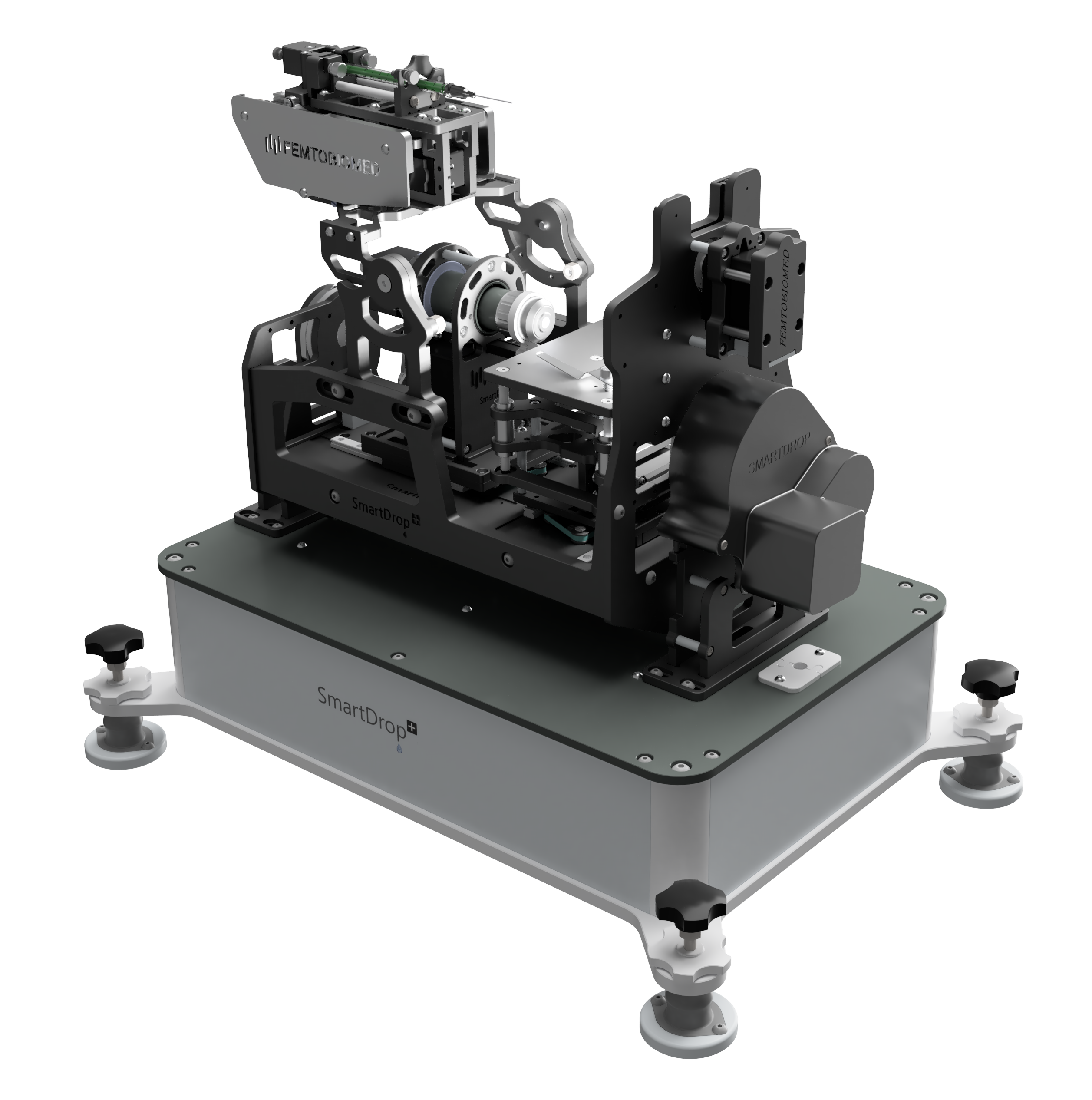

High-Speed Gonio-Tensiometer
SmartDrop PLUS-HS
검증된 SmartDrop 플랫폼과 840 fps 고속 영상 분석을 기반으로 접촉각, 표면장력, 히스테리시스, 동적 젖음성 분석을 안정적으로 수행하는 모델입니다.
840 fps 고속 영상 분석
Pendant-Sessile 표면장력
1-fluid 표면에너지
동적 젖음성 분석
고속 영상 분석과 표면장력 분석이 함께 필요한 연구에 적합합니다.

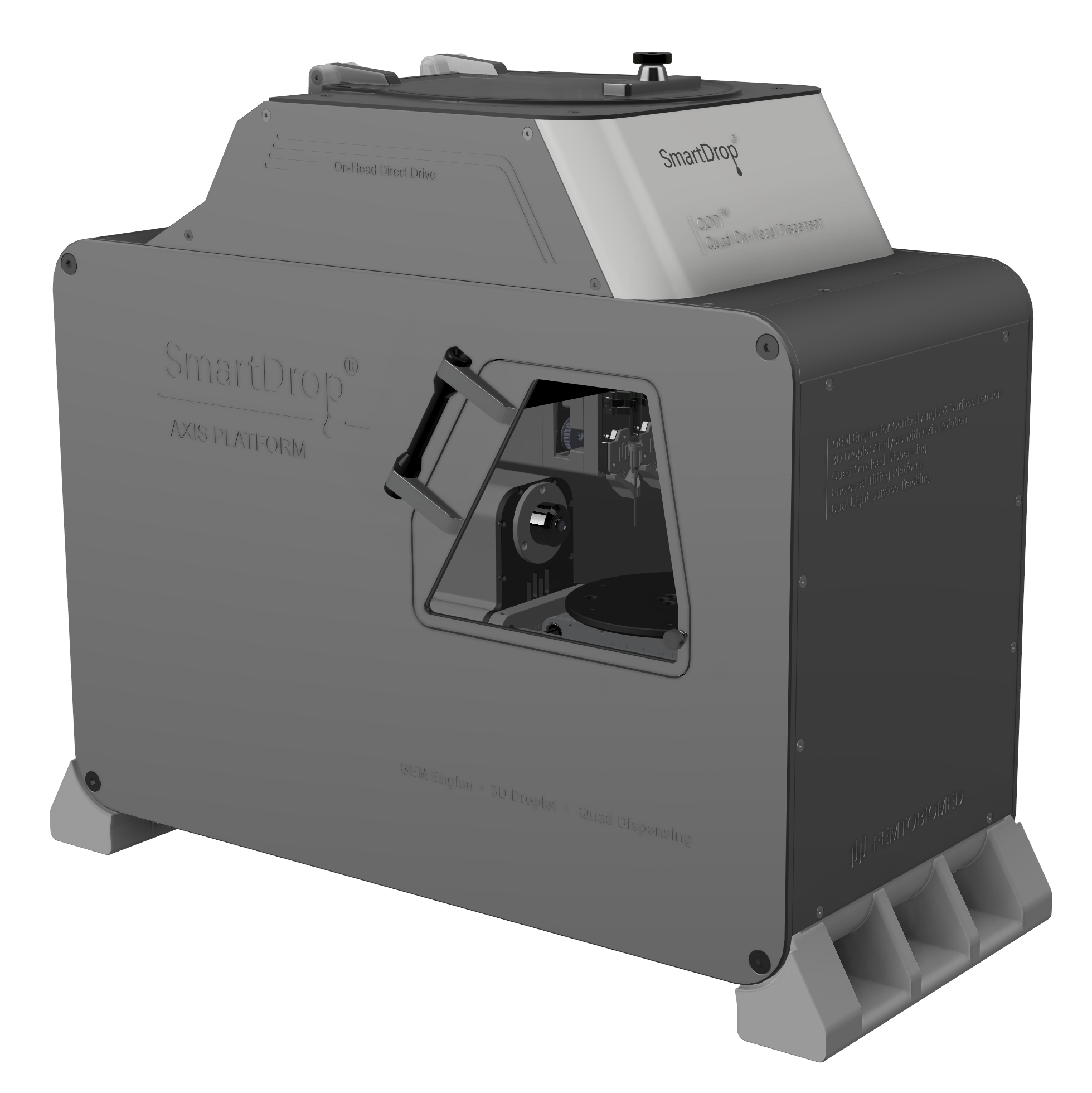

New Advanced Gonio-Tensiometer
SmartDrop AXIS
QOD 기반 4-fluid 표면에너지, 360° 3D 액적 분석, 웨이퍼 연구, 840 fps movie analysis까지 통합한 SmartDrop 최상위 모델입니다.
QOD 4-fluid 자동 분주
4-fluid 표면에너지
360° Multi-Point 분석
840 fps 고속 영상 분석
고급 표면·계면 분석과 확장형 연구 기능이 필요한 고객에게 적합합니다.
MODEL SELECTION
분석 목적별 추천 모델
필요한 측정 기능을 기준으로 적합한 SmartDrop 모델을 빠르게 확인할 수 있습니다.
| 필요한 분석 | 추천 모델 |
|---|---|
| 정밀 접촉각 측정 | CORE / PLUS-HS / AXIS |
| Tilting / Captive Hysteresis | CORE / PLUS-HS / AXIS |
| Pendant Drop 기반 표면장력 | CORE / PLUS-HS / AXIS |
| Sessile Drop 상태 표면장력 | PLUS-HS / AXIS |
| 840 fps 동적 젖음성 분석 | PLUS-HS / AXIS |
| 1-fluid 표면에너지 분석 | PLUS-HS |
| 4-fluid 표면에너지 자동 분석 | AXIS |
| 360° 비대칭 접촉면 분석 | AXIS 옵션 |
| 4-inch Wafer 연구 분석 | AXIS 옵션 |
분석 목적이 복합적이거나 샘플 조건이 특수한 경우에는 측정하려는 소재, 액체, 분석 목적을 함께 알려주시면 적합한 모델과 옵션 구성을 안내해드릴 수 있습니다.
COMPARISON
라인업 상세 비교
세 모델은 모두 SmartDrop의 액적 분석 기술을 기반으로 하지만, 표면장력 방식, 표면에너지 분석, 디스펜서 구성, 인클로저 구조, 고속 분석 기능에서 차이가 있습니다.
| 구분 | CORE | PLUS-HS | AXIS |
|---|---|---|---|
| 제품 포지션 | 신형 폐쇄형 Goniometer | 고속 Gonio-Tensiometer | 최상위 Gonio-Tensiometer |
| 분석 엔진 | Standard GEM Engine | Enhanced GEM Engine | Enhanced GEM Engine |
| Young-Laplace 수치해석 | 지원 | 지원 | 지원 |
| Hysteresis | Tilting / Captive | Tilting / Captive | Tilting / Captive |
| 액체 표면장력 | Pendant Drop | Pendant-Sessile Drop | Pendant-Sessile Drop |
| 고체 표면에너지 | 미지원 | 1-fluid | 4-fluid |
| 디스펜서 | Single Syringe | Single Syringe | QOD, Quad On-Head Dispenser |
| 인클로저 | 폐쇄형 | 오픈형 | 폐쇄형 |
| Motorized Backlight | 2축 Iris + Chopping | 1축 3단계 제어 | 2축 Iris + Chopping |
| 모터라이즈드 제어 | 10축 | 9축 | 18축급 |
| 360° Multi-Point Contact Angle | 미지원 | 미지원 | 지원 옵션 |
| Wafer Analysis | 미지원 | 미지원 | 4-inch wafer 옵션 |
| 고속 카메라 | 미지원 | 840 fps | 840 fps |
| 증발 / 흡수 / 젖음성 분석 | 미지원 | 지원 | 지원 |
| 환경 보조 지표 | 온도 · 습도 · 틸팅 · 롤 · 베이스라인 앵글 | 온도 · 습도 · 틸팅 앵글 | 온도 · 습도 · 틸팅 · 롤 · 베이스라인 앵글 |
※ CORE와 AXIS는 신형 라인업으로, 세부 구성 및 옵션은 공급 시점과 사양 협의에 따라 달라질 수 있습니다.
PLATFORM
SmartDrop 플랫폼의 공통 가치
SmartDrop은 단순한 접촉각 측정 장비가 아니라, 액적 분주, 영상 획득, 형상 분석, 결과 저장까지 측정 흐름 전체를 자동화하는 표면 분석 플랫폼입니다.
GEM Engine
Young-Laplace 수치해석 기반으로 액적 형상과 계면 물성을 정밀하게 분석합니다.
Automated Workflow
분주, 영상 획득, 분석, CSV 저장, 이미지 저장까지 반복 측정 흐름을 자동화합니다.
Motorized Architecture
카메라, 디스펜서, 틸팅, 조명 등 핵심 구동부를 모터라이즈드 구조로 통합합니다.
SPECIFICATION
Representative Measurement SPEC.
Contact Angle / Hysteresis
Measuring range
1° ~ 179°
Accuracy
± 0.1°
Measurable size
< 50 μL
Hysteresis measurement
Tilting method / Captive method
GEM numerical solver tracks gravitational distortion of drop shape and supports baseline tracking of curved surfaces.
Surface Tension
Measuring range
0 ~ 2000 mN/m
Accuracy
± 0.5%
Required volume
20 μL with optional plate
Supports pendant drop and sessile drop methods depending on model configuration.
Solid-surface Energy
Solid-Gas
0 ~ 2000 mN/m
Solid-Liquid
0 ~ 2000 mN/m
Accuracy
± 1%
Surface energy analysis support varies by model: 1-fluid for PLUS-HS and 4-fluid for AXIS.
Experiment
Measuring parameters
CA / Radius / Volume / Surface Tension
Max. monitoring time
48 h
Multi-drop measurement
Max. 4 drops at the same time
Volume
Measuring range
0 ~ 50 μL
Accuracy
± 0.5%
Contact Radius
Measuring range
0 ~ 8 mm
Accuracy
± 0.005 mm
※ 세부 사양은 모델 및 선택 옵션에 따라 달라질 수 있습니다.
SPECIFICATION
Representative System SPEC.
Camera
Standard camera
640 × 480, up to 30 fps
High-speed camera
640 × 480, up to 840 fps
Optics
Focus
Auto, software-controlled
Zoom
6.2× zoom / Auto, touch-controlled
Field of view
6 mm × 4.5 mm
Field of view, HS
8.5 mm × 6.4 mm
Dispensing
Dispensing resolution
0.1 μL
Accuracy
± 0.2 μL
Dispenser configuration
Single Syringe or QOD depending on model
Accurate volume control by real-time feedback control. Programmable dispensing action.
Tilting
Tilting range
-80° ~ 90°, auto software-controlled
Tilting measurement step
± 0.1°
Low-vibration tilting with real-time graphical display.
Stage
Sample stage
112 mm × 84 mm
Max. sample size
350 mm × 80 mm × 24 mm (Length×Depth×Height)
Control range, X / Z
28 mm / 17 mm, auto touch-controlled
Environment Monitoring
Temperature
-40 ~ 125 °C, ± 0.3 °C
Humidity
0 ~ 100% RH, ± 3.0% RH
Software
Program
SmartDrop, supplied
Interface
Touch screen PC, supplied
OS
Windows 11, 64 bit
Power
Voltage
110 ~ 220 V
Frequency
50 ~ 60 Hz
System Dimension
Size
450 mm × 320 mm × 450 mm
Weight
9 kg
※ 세부 사양은 모델 및 선택 옵션에 따라 달라질 수 있습니다.
