​ 어떠한 구간의 접촉각도 손실 없이 : 전구간 단일 알고리즘 측정

Volume과 상관 없이 초발수 표면에서도 정확하게 측정
초발수 측정의 레퍼런스!
초발수 표면에서도 오차 없이 정확하게 측정이 가능합니다. (현재 타사 장비로 초발수 측정 시 10º 이상의 오차 발생)
주요기능_1 - 초발수 측정.jpg

​정확한 표면 특성 파악을 위한 접촉각 이력 측정

1) Tilting Method - 무진동Tilting
주요기능_2 - Tilting.jpg
2) Captive Method 적용
주요기능_3 - Captive.jpg

기존의 방식 (Pendant Drop) 뿐 아니라

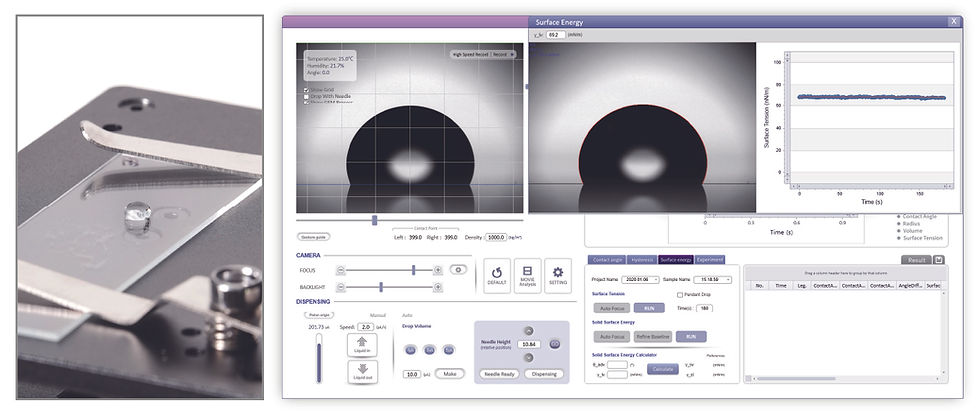

새로운 Sessile Drop 방식으로 고점도 액체까지

표면 장력을 더 간편하고 더 정교하게 측정

Sessile Drop method (상용 장비 중 유일) Calibration 과
세척이 필요 없고 극미량의 시료만 사용

*ISS (Infinite Subpixel Scanning)와 GEM의 적용으로 기존 장비들이 측정하지못하는 고점도 용액

(모든점도 영역 커버)의 표면장력을 정확히 측정.



​동일 시료에 대해서 Sessile과 Pendant 방법을 동시 적용하여 같은 측정 결과 도출 여부로 측정 정확도 보장.

주요기능_4 - Sessile Drop.jpg
Pendant Drop method
주요기능_5 - Pendant Drop.jpg

복잡한 고체 표면 에너지 측정도 One-Touch로 간편하게

주요기능_6 - 고체표면에너지 측정.jpg

증발/흡수 실험 등 장시간의 반복 실험에서 더욱 편리한 SmartDrop!

(시간 제약 없이 스스로 연속 측정 및 데이터 저장)

주요기능_7 - 반복실험.jpg

4개의 액적 샘플을 동시 측정/분석 가능한 Multi Drop 자동 측정

주요기능_8 - Multi Drop 자동 측정.jpg

고속 계면 촬영으로 생생한 순간 포착 (Optional)

1) 초당 최대 847 프레임 (640x480) 고속 촬영
> 고속 촬영 전용 액적 Dynamics 분석 s/w지원
주요기능_9 - 고속 촬영.jpg
2) Movie analysis
측정 시 녹화된 동영상으로 프레임별로 영상 분석
전체 프레임 분석 및 지정 프레임
​선별 분석 : 자동 배치 분석
주요기능_10 - Movie analysis.jpg

​터치 스크린 방식으로 직관적인 사용이 가능한 SmartDrop

​터치스크린 지원으로 화면 위에서 직접 터치하여 조작할 수 있습니다.

Tip. 액적 분주 후, 화면의 Needle을 한 손가락으로 두 번 탭핑하면, Needle이 자동으로 사라집니다.

주요기능_11 - Droplet positioning.jpg

한 손가락으로 액적을 터치하고

좌우/상하로 움직이면,

​액적이 손가락을 따라서 이동

주요기능_12 - zoom in out.jpg

두 손가락을 액적에 터치하고

넓히거나 좁히면

Zoom in / Out

주요기능_13 - Pumping or suction.jpg

세 손가락을 화면에 터치하고

위아래로 움직이면

​액적 부피가 증가/감소

주요기능_14 - Needle up down.jpg

두 손가락을 화면에 터치하고

위아래로 움직이면

Needle이 상/하로 이동

전자동 샘플 정렬

Auto-leveling

처음 장비를 켜거나, 강제로 외력에 의해 탈조 시, 자동으로 레벨 정렬.
주요기능_15 - Auto leveling.jpg
Auto-focusing & Auto-centering
자동 초점 수행 후, 액적을 화면 중앙으로 자동 이동.
주요기능_16 - Auto focusing.jpg
Auto-baseline

자체 접촉점 검출 알고리즘인 ISM (Infinite Subpixel Mirroring) 적용.

시편이 기울어진 경우, 접촉선을 찾은 후 자동으로 Cradle과 카메라를 회전시켜 평형을 맞추어 주어, 기울어짐에 의한 중력 변형 측정 오차를 원천 차단.

주요기능_17 - Auto baseline.jpg

​측정부터 데이터 정리까지 자동으로!

주요기능_18 - database.jpg

실험 데이터와 영상을 실험별 / 날짜별 / 시간별로 폴더에 자동 정리하여

실험 데이터 저장 누락을 원천 차단하며, 언제, 누가, 어떤 실험을 했는지 쉽게 알 수 있습니다.

​또한, CSV 파일로 저장되어 엑셀에서 사용자가 원하는 방식의 그래프로 쉽게 나타낼 수 있습니다.

Auto Dispensing

주요기능_19 - Auto dispensing.jpg
주요기능_20 - Auto dispensing2.jpg

실험에 필요한 액적을 자동으로 분사하고 흡입하여 필요한 양의 샘플을 쉽게 분주할 수 있습니다.
disposable syringe 를 사용하므로 다양한 용액을 교체하며 사용할 수 있습니다.

Software에서 직접 샘플량을 지정하여 자동 분주할 수도,

스크린에서 직접 물방울을 끌어내리는 동작으로 분주할 수도 있습니다.



이때, Needle의 높이도 자유롭게 조절할 수 있습니다.
